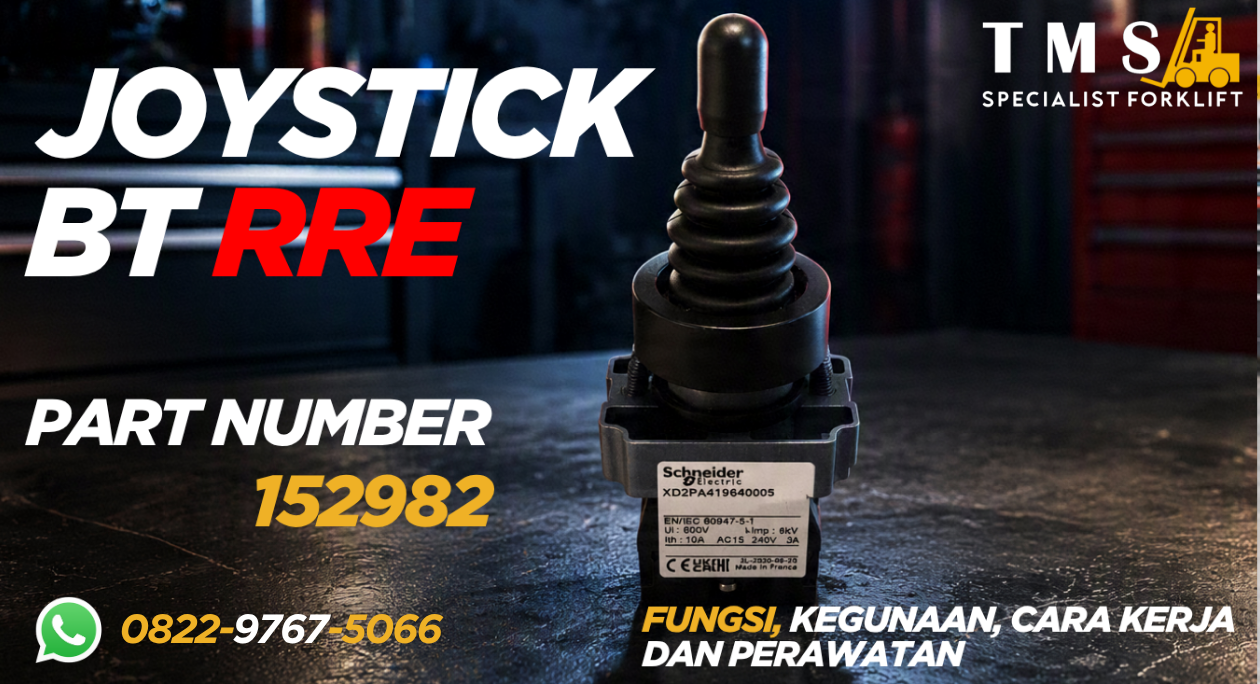

Joystick BT RRE Part Number 152982 merupakan salah satu komponen kontrol operator yang digunakan pada aplikasi BT RRE Reach Truck yang kompatibel. Joystick berfungsi sebagai interface antara operator dengan sistem kontrol unit untuk memberikan perintah terhadap fungsi tertentu pada reach truck, terutama fungsi kerja hydraulic/material handling sesuai konfigurasi unit.

Pada reach truck, joystick menjadi komponen penting karena operator membutuhkan kontrol yang presisi ketika melakukan pengangkatan, penurunan, serta penempatan pallet pada rak.

Karena berkaitan langsung dengan sistem kontrol unit, kerusakan joystick dapat menyebabkan fungsi tertentu tidak merespons, bergerak tidak normal, atau muncul fault pada sistem.

Catatan: kecocokan PN 152982 sebaiknya tetap dikonfirmasi berdasarkan model BT RRE, serial number/chassis number, serta nomor komponen lama karena konfigurasi joystick dapat berbeda antar seri dan tahun produksi.

Apa Itu Joystick BT RRE PN 152982?

Joystick BT RRE PN 152982 adalah perangkat input/control yang digunakan operator untuk memberikan perintah ke sistem reach truck.

Berbeda dengan tuas hydraulic mekanis pada forklift konvensional, joystick pada reach truck modern dapat bekerja sebagai bagian dari electronic control system.

Gerakan atau input dari operator diterjemahkan menjadi sinyal yang kemudian diproses oleh controller. Selanjutnya sistem menjalankan fungsi yang diperintahkan sesuai konfigurasi unit.

Dengan sistem tersebut, operator dapat melakukan pekerjaan material handling dengan gerakan yang lebih praktis dan terkontrol.

Fungsi Utama Joystick BT RRE

Fungsi joystick dapat berbeda tergantung konfigurasi unit. Pada aplikasi reach truck, joystick dapat berkaitan dengan pengoperasian beberapa fungsi berikut.

1. Mengontrol Lift / Pengangkatan Fork

Joystick dapat memberikan perintah untuk menaikkan fork sehingga operator dapat mengambil atau menempatkan pallet pada ketinggian tertentu.

Kontrol yang baik sangat penting ketika reach truck digunakan pada high racking system karena operator membutuhkan gerakan yang presisi.

2. Mengontrol Lowering / Penurunan Fork

Selain mengangkat, joystick digunakan untuk memberikan perintah penurunan fork.

Respons yang stabil membantu operator menempatkan pallet secara lebih terkontrol pada lantai maupun posisi rak.

3. Mengontrol Reach Function

Salah satu karakteristik utama reach truck adalah kemampuan mast atau fork carriage untuk bergerak maju dan mundur sesuai desain unit.

Pada konfigurasi tertentu, joystick dapat digunakan untuk mengontrol:

• Reach Out – mekanisme bergerak ke arah depan.
• Reach In / Retract – mekanisme kembali ke arah unit.

Fungsi ini memungkinkan reach truck mengambil pallet dari rak tanpa harus memajukan seluruh unit terlalu dekat.

4. Mengontrol Tilt

Pada unit yang dilengkapi fungsi tilt, joystick dapat digunakan untuk memberikan perintah perubahan sudut mast atau fork sesuai sistem yang digunakan.

Tilt membantu operator mengatur posisi beban saat proses pengambilan, pemindahan, maupun penempatan pallet.

5. Mengontrol Side Shift

Pada konfigurasi tertentu yang dilengkapi side shift, operator dapat melakukan penyesuaian posisi fork ke kiri atau kanan.

Fungsi ini sangat membantu ketika posisi pallet tidak tepat sejajar dengan fork.

Operator tidak selalu harus memindahkan seluruh reach truck hanya untuk melakukan koreksi posisi kecil.

6. Memberikan Input ke Controller

Joystick bukan sekadar tuas mekanis.

Pada sistem elektronik, input dari joystick diteruskan ke sistem kontrol unit. Controller kemudian memproses input tersebut dan mengendalikan actuator, motor, valve, atau sistem hydraulic yang terkait.

Secara sederhana alurnya dapat digambarkan sebagai:

Operator → Joystick → Electronic Signal → Controller → Hydraulic/Electrical System → Gerakan Unit

Mengapa Joystick Sangat Penting pada Reach Truck?

Reach truck banyak digunakan untuk bekerja pada aisle yang relatif sempit dan rak dengan ketinggian tinggi.

Dalam kondisi tersebut, kontrol yang presisi menjadi sangat penting.

Joystick yang bekerja dengan baik membantu operator melakukan:

• Pengambilan pallet
• Pengangkatan beban
• Penurunan beban
• Penempatan pallet pada rack
• Penyesuaian posisi fork
• Reach in dan reach out
• Pengaturan attachment tertentu

Respons joystick yang tidak normal dapat mengurangi produktivitas dan berpotensi membuat operator kesulitan mengontrol fungsi kerja unit.

Cara Kerja Joystick BT RRE

Ketika operator menggerakkan joystick, komponen internal mendeteksi posisi atau arah input tersebut.

Sinyal kemudian dikirimkan menuju sistem kontrol reach truck.

Controller membaca perintah operator dan menentukan output yang sesuai.

Sebagai contoh:

Joystick digerakkan → sensor membaca input → sinyal dikirim ke controller → controller memberikan command → sistem hydraulic menjalankan fungsi.

Pada sistem modern, controller juga dapat mempertimbangkan berbagai parameter keselamatan dan kondisi unit sebelum menjalankan suatu fungsi.

Karena itu, ketika joystick mengalami masalah, diagnosis tidak sebaiknya hanya berfokus pada handle joystick. Wiring, connector, power supply, controller, sensor, serta komponen output juga perlu diperiksa.

Tanda-Tanda Joystick Mulai Bermasalah

Beberapa gejala yang dapat mengindikasikan adanya masalah pada joystick atau sistem terkait antara lain:

Fungsi Tidak Merespons

Joystick sudah digerakkan tetapi fungsi yang diperintahkan tidak bekerja.

Kondisi ini dapat berkaitan dengan joystick, tetapi juga dapat berasal dari wiring, connector, controller, valve, sensor, atau sistem lainnya.

Respons Terputus-Putus

Fungsi kadang bekerja dan kadang tidak ketika joystick digerakkan.

Kemungkinan penyebab dapat meliputi:

• Connector longgar
• Wiring bermasalah
• Kontak internal tidak stabil
• Sensor mengalami gangguan
• Kerusakan pada joystick

Gerakan Tidak Sesuai Input

Operator memberikan input tertentu tetapi respons unit tidak sesuai atau sulit dikontrol.

Jika kondisi ini terjadi, unit sebaiknya diperiksa sebelum terus digunakan.

Joystick Terasa Longgar

Penggunaan terus-menerus dapat menyebabkan bagian mekanis joystick mengalami keausan.

Handle yang terlalu longgar atau tidak kembali ke posisi normal perlu diperiksa.

Muncul Error Code

Pada reach truck dengan sistem electronic control, masalah pada joystick atau rangkaian kontrol dapat menyebabkan diagnostic/fault code muncul pada display.

Error code tersebut dapat membantu teknisi menentukan area pemeriksaan.

Penyebab Kerusakan Joystick Reach Truck

Kerusakan joystick dapat dipengaruhi oleh berbagai faktor.

Pemakaian Intensif

Reach truck yang bekerja dalam beberapa shift setiap hari membuat joystick menerima input operator secara terus-menerus.

Dalam jangka panjang, komponen internal dapat mengalami keausan.

Pengoperasian Terlalu Kasar

Menarik, mendorong, atau menekan joystick secara berlebihan dapat mempercepat kerusakan bagian mekanis.

Debu dan Kotoran

Lingkungan gudang dapat menyebabkan debu dan kotoran masuk ke area control console apabila perlindungannya sudah tidak baik.

Kelembapan

Air atau kelembapan yang masuk ke connector maupun bagian elektronik dapat menyebabkan gangguan sinyal dan korosi.

Wiring atau Connector Bermasalah

Tidak semua gejala joystick disebabkan joystick itu sendiri.

Connector longgar, terminal berkarat, kabel putus, atau kabel terjepit dapat menghasilkan gejala yang hampir sama.

Gangguan Controller

Apabila joystick memberikan sinyal dengan benar tetapi fungsi tetap tidak bekerja, pemeriksaan mungkin perlu dilanjutkan ke controller dan sistem output terkait.

Jangan Langsung Mengganti Joystick

Ketika fungsi hydraulic tidak bekerja, sebaiknya jangan langsung menyimpulkan bahwa joystick rusak.

Teknisi dapat melakukan pemeriksaan terhadap:

1. Kondisi fisik joystick
2. Connector joystick
3. Wiring harness
4. Supply voltage
5. Ground
6. Input/output signal
7. Fault code pada display
8. Controller
9. Hydraulic control system
10. Sensor atau actuator terkait

Diagnosis yang benar membantu menghindari penggantian spare part yang sebenarnya masih dalam kondisi baik.

Kapan Joystick Perlu Diganti?

Penggantian dapat dipertimbangkan apabila hasil pemeriksaan menunjukkan kerusakan pada joystick, misalnya:

• Handle patah
• Mekanisme joystick rusak
• Joystick tidak kembali ke posisi netral
• Sensor/input internal tidak bekerja
• Output signal tidak sesuai
• Connector pada joystick rusak parah
• Kerusakan internal akibat air atau korosi
• Input joystick tidak terbaca oleh controller setelah wiring dipastikan normal

Diagnosis sebaiknya dilakukan oleh teknisi yang memahami electrical system pada reach truck.

Tips Perawatan Joystick BT RRE

Joystick dapat membantu bertahan lebih lama apabila penggunaan dan perawatannya dilakukan dengan benar.

Hindari Mengoperasikan Joystick Secara Kasar

Gerakkan joystick dengan tekanan yang wajar. Tidak perlu menarik atau mendorong handle secara berlebihan.

Jaga Area Operator Tetap Bersih

Hindari penumpukan debu, oli, air, atau kotoran pada area control console.

Periksa Connector

Pada saat preventive maintenance, kondisi connector dan wiring dapat diperiksa untuk memastikan tidak terdapat:

• Korosi
• Kabel terkelupas
• Terminal longgar
• Kabel terjepit
• Connector retak

Jangan Menyemprot Air Langsung

Hindari membersihkan area electronic control menggunakan air bertekanan tinggi karena air dapat masuk ke connector atau komponen elektronik.

Lakukan Pemeriksaan Jika Respons Berubah

Jika operator mulai merasakan joystick lebih longgar, respons terlambat, atau gerakan tidak konsisten, lakukan pemeriksaan sebelum kerusakan berkembang lebih jauh.

Joystick dalam Sistem Preventive Maintenance Reach Truck

Joystick sebaiknya ikut diperiksa ketika melakukan preventive maintenance.

Selain joystick, beberapa komponen yang dapat diperiksa antara lain:

• Steering control
• Accelerator
• Brake system
• Emergency switch
• Display
• Hydraulic control
• Wiring harness
• Connector
• Battery connector
• Hydraulic hose
• Mast & roller
• Drive wheel
• Load wheel
• Caster/support wheel
• Sensor
• Controller

Pemeriksaan berkala membantu mendeteksi kerusakan lebih awal dan mengurangi risiko downtime.

Spesifikasi Umum

Keterangan	Detail
Nama Part	Joystick / Control Joystick
Part Number	152982
Aplikasi	BT RRE Reach Truck yang kompatibel
Jenis Komponen	Electrical / Operator Control
Fungsi	Memberikan input kontrol operator
Sistem	Electronic Control
Posisi	Operator Control Area
Kecocokan	Berdasarkan model, serial number dan konfigurasi unit

Catatan: fungsi tombol, jumlah connector, pin configuration, dan fungsi hydraulic yang dikendalikan dapat berbeda sesuai konfigurasi BT RRE. Pastikan identifikasi berdasarkan unit aktual.

Apakah Joystick BT PN 152982 Bisa Digunakan untuk Semua BT RRE?

Belum tentu.

Walaupun sama-sama menggunakan seri BT RRE, unit dapat memiliki perbedaan berdasarkan:

• Model
• Serial number
• Tahun produksi
• Controller
• Connector
• Wiring
• Software/configuration
• Hydraulic function
• Attachment yang digunakan

Karena itu, jangan menentukan kecocokan hanya berdasarkan bentuk fisik joystick.

Cara Memastikan PN 152982 Cocok dengan Unit

Sebelum melakukan pemesanan Joystick BT RRE PN 152982, sebaiknya siapkan:

• Foto nameplate reach truck
• Model BT RRE
• Serial number / chassis number
• Foto joystick lama
• Foto connector joystick
• Part number lama
• Jumlah pin connector
• Informasi error code jika unit mengalami kerusakan

Data tersebut membantu proses identifikasi komponen menjadi lebih akurat.

Pertanyaan yang Sering Ditanyakan

Joystick tidak berfungsi, apakah pasti rusak?

Tidak. Masalah dapat berasal dari joystick, wiring, connector, power supply, controller, sensor, atau sistem hydraulic terkait. Diagnosis perlu dilakukan terlebih dahulu.

Apakah joystick BT RRE bisa diperbaiki?

Tergantung jenis dan tingkat kerusakannya. Kerusakan mekanis atau komponen internal tertentu mungkin dapat diperiksa, tetapi penggantian unit joystick dapat menjadi pilihan apabila komponen internal sudah tidak dapat bekerja dengan stabil.

Apakah joystick dengan bentuk sama pasti kompatibel?

Tidak. Dua joystick dapat terlihat sama tetapi memiliki perbedaan pada part number, connector, pin configuration, output signal, maupun konfigurasi controller.

Apakah PN 152982 bisa langsung plug and play?

Hal ini harus dikonfirmasi berdasarkan konfigurasi unit. Part number, connector, serial number, dan sistem kontrol harus sesuai.

Joystick bekerja tetapi fungsi hydraulic tidak jalan. Apa penyebabnya?

Masalah belum tentu berasal dari joystick. Teknisi perlu memeriksa rangkaian kontrol, controller, hydraulic valve, sensor, wiring, serta komponen terkait lainnya.

Kesimpulan

Joystick BT RRE Part Number 152982 merupakan komponen operator control yang berperan penting dalam pengoperasian fungsi kerja pada BT RRE Reach Truck yang kompatibel.

Joystick memberikan input dari operator kepada sistem electronic control untuk menjalankan fungsi tertentu sesuai konfigurasi unit, seperti lifting, lowering, reach, tilt, atau side shift.

Karena joystick terintegrasi dengan sistem electrical dan hydraulic reach truck, kerusakan pada komponen ini dapat menyebabkan fungsi tidak merespons, respons tidak stabil, atau muncul fault code.

Namun, diagnosis harus dilakukan secara menyeluruh karena gangguan serupa juga dapat berasal dari wiring, connector, controller, sensor, hydraulic valve, atau komponen lainnya.

Untuk penggantian, selalu cocokkan Part Number 152982, model BT RRE, serial number, connector, dan konfigurasi unit sebelum melakukan pemesanan.
