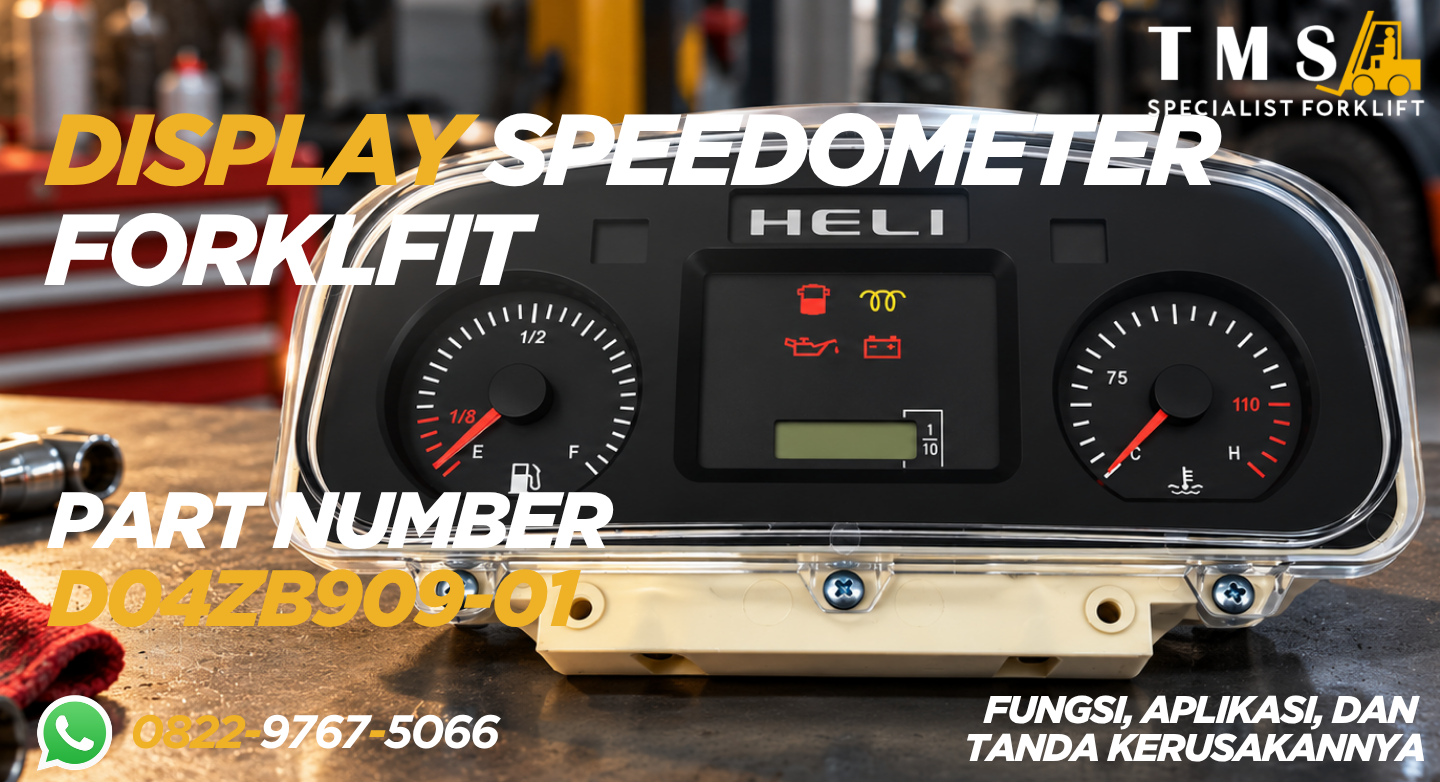

Apa Itu Display Speedometer D04ZB909-01?

Display Speedometer D04ZB909-01 merupakan bagian dari sistem electrical forklift yang berfungsi sebagai combination meter atau instrument panel di area dashboard operator.

Jadi, komponen ini sebenarnya bukan hanya sekadar “speedometer”.

Katalog sparepart mengidentifikasi D04ZB909-01 sebagai Combination Meter for HELI Forklift, sedangkan varian part number yang berkaitan antara lain D04ZB909 dan D04ZB909-02. Sumber: Univer MHE dan 4LIFT Parts. Univer Equipment Co.

Combination meter digunakan agar operator dapat melihat informasi kondisi forklift dari posisi mengemudi.

Melalui instrument panel inilah operator dapat mengetahui kondisi tertentu pada mesin dan sistem electrical tanpa harus membuka engine compartment.

Spesifikasi Dasar D04ZB909-01

Berdasarkan beberapa referensi katalog sparepart, informasi dasar produk ini adalah:

Spesifikasi	Keterangan
Nama Part	Combination Meter / Instrument Panel
Nama umum	Display Speedometer Forklift
Part Number	D04ZB909-01
Family PN	D04ZB909 / D04ZB909-02
Brand aplikasi	HELI
Series	A Series / K Series
Model referensi	CPC20-35 / CPCD20-35
Kategori	Electrical Parts / Meter
Aplikasi	Forklift Internal Combustion

Katalog 4LIFT Parts secara spesifik mencantumkan D04ZB909-01 untuk HELI A dan K Series CPC20-35 serta CPCD20-35. Sumber: 4LIFT Parts. 4liftparts.com

Referensi lain juga mencatat D04ZB909 sebagai combination meter untuk HELI forklift kelas 2–3 ton. Anhui Leading Forklift Parts Co., Ltd.

Catatan: model dan kapasitas saja belum cukup untuk menjamin kompatibilitas. Part number, socket, wiring, konfigurasi meter, model unit dan serial number tetap harus dicocokkan sebelum pemasangan.

Fungsi Display D04ZB909-01 pada Forklift

Combination meter berfungsi sebagai pusat informasi yang membantu operator memantau kondisi forklift ketika unit digunakan.

Untuk keluarga D04ZB909, referensi teknis instrument panel menyebutkan bahwa combination meter forklift dapat menampilkan berbagai informasi seperti indikator temperatur, fuel, sistem charging dan kondisi mesin. Konfigurasi persis dapat berbeda tergantung model dan wiring forklift. Sumber: Leading Forklift Parts. Anhui Leading Forklift Parts Co., Ltd.

Beberapa fungsi yang umumnya berkaitan dengan instrument panel forklift antara lain:

1. Menampilkan Temperatur Mesin

Salah satu informasi penting pada forklift diesel atau gasoline adalah water temperature.

Indikator temperatur membantu operator mengetahui apakah temperatur mesin masih normal atau mulai meningkat.

Jika indikator temperatur masuk ke area tinggi, forklift sebaiknya diperiksa untuk menghindari risiko overheat.

Masalah temperatur dapat berkaitan dengan radiator, coolant, fan belt, water pump, thermostat atau sistem pendinginan lainnya.

2. Menampilkan Kondisi Bahan Bakar

Combination meter pada forklift internal combustion umumnya memiliki indikator untuk membantu operator mengetahui level bahan bakar.

Indikator ini penting agar operator dapat memperkirakan kapan forklift harus melakukan pengisian bahan bakar.

Referensi D04ZB909 dalam katalog/manual keluarga CPC(Q)D20-35 juga menunjukkan adanya fungsi fuel gauge dan water-temperature gauge pada area combination meter. Scribd

3. Menampilkan Hour Meter

Pada forklift, hour meter lebih penting daripada odometer seperti pada kendaraan penumpang.

Hour meter menunjukkan berapa lama forklift telah digunakan.

Data tersebut dapat digunakan sebagai acuan untuk:

Jadwal penggantian engine oil.
Penggantian filter.
Preventive maintenance.
Pemeriksaan brake.
Pemeriksaan hydraulic.
Maintenance transmission.
Evaluasi jam operasional forklift.

Karena itu, display yang bermasalah dapat menyulitkan perusahaan dalam memantau interval service unit.

4. Memberikan Warning kepada Operator

Instrument panel forklift juga membantu memberikan informasi ketika terdapat kondisi tertentu pada unit.

Tergantung konfigurasi model, warning atau indicator lamp dapat berkaitan dengan kondisi seperti:

Oil pressure.
Charging system.
Temperatur engine.
Parking brake.
Preheating/glow plug.
Neutral position.
Sistem electrical lainnya.

Manual keluarga HELI/CPC(Q)D20-35 memperlihatkan beberapa indikator seperti charging, engine oil pressure, glow plug dan hand-brake pada konfigurasi meter terkait. Scribd

Karena konfigurasi unit dapat berbeda, fungsi setiap lampu tetap harus dicocokkan dengan model forklift dan manual unit.

Apakah D04ZB909-01 Bisa untuk Forklift HELI CPCD25?

Secara referensi katalog, sangat mungkin.

D04ZB909 family tercatat digunakan untuk seri HELI CPCD20-35, yang mencakup kelas CPCD25. Selain itu, terdapat penjualan komponen D04ZB909 yang secara eksplisit menyebut aplikasi CPCD25 / HELI 2–3 ton. Leading Forklift

Namun jangan langsung membeli hanya karena unit Anda tertulis HELI CPCD25.

Ada beberapa konfigurasi forklift CPCD25 berdasarkan:

Tahun produksi.
Engine.
Serial number.
Series forklift.
Wiring harness.
Connector display.
Jenis transmission.
Konfigurasi dashboard.

Karena itu, lakukan verifikasi terhadap display lama terlebih dahulu.

D04ZB909, D04ZB909-01 dan D04ZB909-02 Apakah Sama?

Ketiga nomor tersebut berada dalam keluarga part yang sangat berdekatan.

Katalog aftermarket mencantumkan:

D04ZB909
D04ZB909-01
D04ZB909-02

sebagai referensi combination meter untuk HELI A/K Series CPC20-35 dan CPCD20-35. 4liftparts.com

Namun hal tersebut tidak berarti semua versi otomatis plug-and-play satu sama lain.

Suffix -01 atau -02 dapat menunjukkan revisi atau konfigurasi yang berbeda.

Karena itu sebelum mengganti display, sebaiknya bandingkan:

Nomor part pada display lama.
Bentuk connector.
Jumlah pin.
Posisi connector.
Tampilan depan.
Wiring.
Series forklift.

Jika bentuk terlihat sama tetapi connector atau wiring berbeda, part belum tentu dapat digunakan langsung.

Tanda Display Speedometer Forklift Mulai Bermasalah

Kerusakan instrument panel dapat muncul dalam beberapa bentuk.

1. Display Mati Total

Ketika kontak forklift ON tetapi display tidak memberikan respons, jangan langsung menyimpulkan bahwa meter rusak.

Periksa terlebih dahulu:

Fuse.
Supply voltage.
Ground.
Wiring harness.
Connector.
Starting switch.
Kondisi meter.

Jika supply listrik normal tetapi display tetap mati, barulah instrument panel menjadi salah satu komponen yang perlu diperiksa.

2. Indikator Tidak Menyala

Ada kondisi ketika sebagian display bekerja tetapi beberapa indikator tidak muncul.

Masalah dapat berasal dari:

Sensor.
Wiring.
Connector.
Input signal.
Internal circuit pada meter.

Karena itu, penggantian display sebaiknya dilakukan setelah memastikan sinyal input dari unit normal.

3. Jarum Indikator Tidak Bergerak

Jika fuel gauge atau temperature gauge tidak bergerak, penyebabnya juga tidak selalu berasal dari speedometer.

Misalnya temperature gauge dapat terganggu karena:

Temperature sensor rusak.
Kabel sensor terputus.
Connector korosi.
Meter bermasalah.

Begitu juga fuel gauge dapat mengalami masalah dari fuel sender maupun wiring.

4. Tampilan Berkedip atau Tidak Stabil

Display yang kadang hidup kemudian mati dapat menandakan adanya masalah pada:

Connector longgar.
Ground tidak baik.
Kabel putus sebagian.
Supply voltage tidak stabil.
Internal circuit meter.

Forklift menghasilkan getaran selama bekerja sehingga connector dan wiring perlu diperiksa ketika terjadi gangguan intermittent.

5. Hour Meter Tidak Bertambah

Hour meter yang tidak bekerja dapat menyebabkan pencatatan jadwal maintenance menjadi tidak akurat.

Akibatnya perusahaan sulit menentukan kapan terakhir forklift mencapai interval service tertentu.

Jika hour meter tidak bertambah meskipun unit beroperasi, sistem input dan meter perlu diperiksa.

6. Kaca atau Housing Display Rusak

Kerusakan fisik juga dapat terjadi akibat:

Benturan.
Getaran.
Air.
Debu.
Panas.
Usia penggunaan.

Housing yang pecah dapat memungkinkan debu atau kelembapan masuk ke bagian electrical.

Jika dibiarkan, kerusakan dapat menyebar ke PCB atau komponen internal.

Jangan Langsung Ganti Display Jika Speedometer Mati

Ini cukup penting.

Ketika Display D04ZB909-01 tidak menyala, bukan berarti sparepart tersebut pasti rusak.

Teknisi sebaiknya melakukan pengecekan bertahap.

Pertama — Periksa Fuse

Fuse yang putus akan memutus aliran listrik menuju instrument panel.

Kedua — Periksa Voltage Supply

Pastikan terdapat tegangan pada connector sesuai sistem electrical unit.

Ketiga — Periksa Ground

Ground yang buruk dapat menyebabkan display mati atau bekerja tidak stabil.

Keempat — Periksa Connector

Cari kemungkinan:

Pin bengkok.
Connector longgar.
Korosi.
Kabel putus.
Pin terbakar.

Kelima — Periksa Wiring Harness

Wiring yang rusak akibat gesekan, panas atau modifikasi sebelumnya dapat menyebabkan supply atau signal tidak sampai ke meter.

Keenam — Periksa Display

Jika supply, ground dan wiring dalam keadaan normal, instrument panel dapat diperiksa lebih lanjut.

Dengan cara tersebut, penggantian sparepart menjadi lebih tepat dan tidak berdasarkan tebakan.

Kenapa Display Forklift Penting untuk Preventive Maintenance?

Instrument panel tidak sekadar membuat forklift terlihat lengkap.

Informasi yang ditampilkan membantu operator mendeteksi perubahan kondisi forklift lebih awal.

Contohnya ketika indikator temperatur menunjukkan kenaikan abnormal, operator dapat menghentikan penggunaan forklift sebelum mesin mengalami overheat berat.

Begitu juga warning oil pressure atau charging dapat menjadi tanda awal bahwa sistem perlu diperiksa.

Karena itu, menggunakan forklift dengan instrument panel yang tidak berfungsi dapat membuat operator kehilangan informasi penting mengenai kondisi unit.

Risiko Menggunakan Forklift dengan Display Rusak

Jika combination meter tidak bekerja, beberapa risiko yang dapat terjadi antara lain:

Operator tidak mengetahui temperatur mesin.
Warning kerusakan tidak terlihat.
Level bahan bakar tidak terpantau.
Hour meter tidak tercatat.
Jadwal preventive maintenance menjadi tidak akurat.
Gangguan charging atau oil pressure terlambat diketahui.
Kerusakan mesin dapat diketahui terlambat.

Karena itu, kerusakan display sebaiknya tidak hanya dianggap sebagai masalah kosmetik.

Cara Memastikan D04ZB909-01 Cocok dengan Forklift Anda

Sebelum memesan Display Speedometer D04ZB909-01, siapkan data berikut:

Foto nameplate forklift.
Brand forklift.
Model forklift.
Serial number.
Kapasitas forklift.
Foto display lama bagian depan.
Foto belakang display.
Foto connector.
Part number display lama.

Jika part lama masih terbaca dan tertulis D04ZB909-01, proses identifikasi tentu menjadi jauh lebih mudah.

Untuk part dengan nomor berbeda tetapi bentuk sama, sebaiknya jangan langsung diasumsikan compatible.

Aplikasi D04ZB909-01

Berdasarkan referensi katalog yang tersedia, D04ZB909-01 dikaitkan dengan:

Brand: HELI
Series: A Series / K Series
Model family: CPC20-35 / CPCD20-35
Kategori: Combination Meter / Electrical Parts

Sumber 4LIFT Parts dan Folangsi sama-sama mencantumkan family D04ZB909 termasuk D04ZB909-01 untuk HELI CPC20-35 dan CPCD20-35. 4liftparts.com

Sementara supplier instrument panel lainnya mencatat D04ZB909 sebagai HELI Forklift Combination Meter kelas 2–3 ton. Anhui Leading Forklift Parts Co., Ltd.

Karena katalog aftermarket dapat mengelompokkan model secara umum, serial number dan part number lama tetap menjadi acuan penting untuk konfirmasi final.

Cari Display Speedometer D04ZB909-01?

TMS Specialist Forklift membantu kebutuhan sparepart forklift HELI, termasuk komponen electrical dan instrument panel forklift.

Jika Anda sedang mencari:

Display Speedometer D04ZB909-01
Combination Meter D04ZB909
Display Forklift HELI
Speedometer Forklift CPCD25
atau sparepart electrical forklift lainnya,

kirimkan data unit agar proses identifikasi lebih akurat.

Siapkan:

Foto nameplate.
Model forklift.
Serial number.
Foto display lama.
Foto connector.
Part number lama.

Selain sparepart, TMS Specialist Forklift juga melayani kebutuhan service dan maintenance forklift, electrical forklift, roda forklift, relining, serta machining.

TMS Specialist Forklift
PT Tangerang Mandiri Sukses
Cipondoh, Tangerang
WhatsApp: 0822-9767-5066
Website: tmsspecialistforklift.com

Urusan Forklift? TMS-in Aja!

FAQ Display Speedometer D04ZB909-01

D04ZB909-01 adalah part apa?

D04ZB909-01 merupakan Combination Meter / Instrument Panel untuk aplikasi forklift HELI. Di pasaran komponen ini juga sering disebut display speedometer forklift. Univer Equipment Co.

D04ZB909-01 untuk forklift merek apa?

Referensi katalog yang saya temukan mencantumkannya untuk HELI forklift. Univer Equipment Co.

D04ZB909-01 bisa untuk HELI CPCD25?

Family part D04ZB909 tercatat untuk seri CPCD20-35, sehingga CPCD25 termasuk dalam rentang aplikasi yang disebutkan katalog. Tetapi serial number, connector dan part lama tetap perlu dicocokkan. 4liftparts.com

Apakah D04ZB909-01 hanya berfungsi sebagai speedometer?

Lebih tepat disebut combination meter karena merupakan instrument panel yang menampilkan beberapa informasi operasi forklift, bukan hanya kecepatan. Anhui Leading Forklift Parts Co., Ltd.

Kalau display forklift mati apakah harus langsung diganti?

Tidak. Periksa terlebih dahulu fuse, voltage supply, ground, connector dan wiring. Jika seluruh supply normal tetapi meter tetap tidak berfungsi, barulah display perlu diperiksa lebih lanjut.

Apakah D04ZB909-01 sama dengan D04ZB909-02?

Keduanya tercatat dalam family combination meter yang sama pada beberapa katalog, tetapi jangan menganggap otomatis interchangeable. Cocokkan connector, konfigurasi, model dan serial number forklift sebelum pemasangan. 4liftparts.com

Bagaimana memastikan speedometer cocok sebelum membeli?

Kirim foto nameplate forklift, serial number, foto depan-belakang display lama, connector dan part number lama agar dapat dilakukan pengecekan kompatibilitas terlebih dahulu.

Sumber referensi teknis artikel: 4LIFT Parts, Univer MHE, Folangsi Forklift Parts, Leading Forklift Parts, serta referensi parts manual keluarga CPC(Q)D20-35. 4liftparts.com
