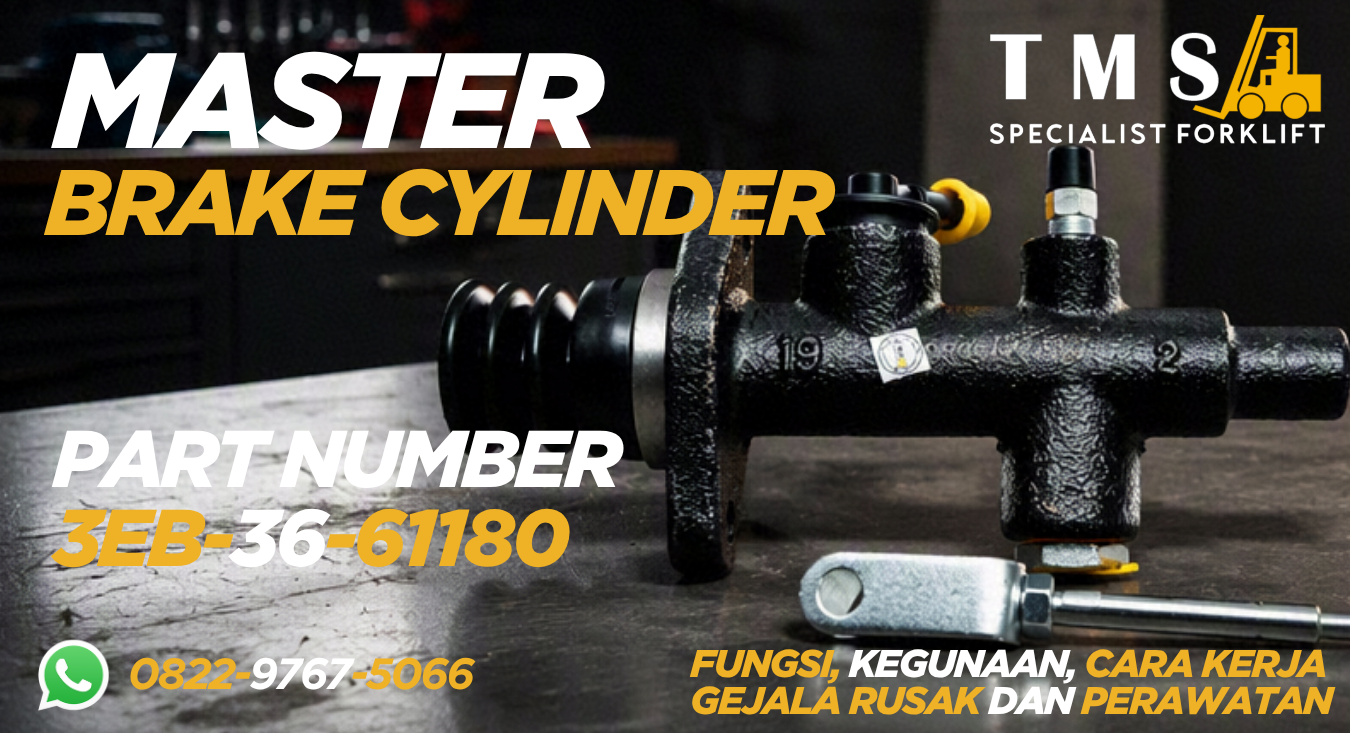

Master Brake Cylinder PN 3EB-36-61180 merupakan salah satu komponen penting pada sistem pengereman forklift yang kompatibel. Berdasarkan label produk, komponen ini merupakan Master Brake Cylinder for FG dengan Part Number 3EB-36-61180.

Master brake cylinder berfungsi mengubah tekanan dari pedal rem menjadi tekanan hidrolik yang kemudian diteruskan melalui brake fluid menuju sistem pengereman. Karena berhubungan langsung dengan kemampuan forklift untuk memperlambat dan menghentikan unit, kondisi master brake cylinder tidak boleh diabaikan.

Kerusakan pada komponen ini dapat menimbulkan gejala seperti pedal rem terasa ngempos, tekanan rem berkurang, pengereman tidak konsisten, hingga kebocoran minyak rem.

Catatan: kecocokan PN 3EB-36-61180 sebaiknya diverifikasi berdasarkan model forklift, serial number, serta part number lama. Jangan menentukan kecocokan hanya berdasarkan bentuk fisik komponen.

Apa Itu Master Brake Cylinder PN 3EB-36-61180?

Master Brake Cylinder atau master rem atas merupakan komponen hydraulic yang menerima gaya dari pedal rem forklift.

Ketika operator menginjak pedal, push rod mendorong piston di dalam master cylinder. Gerakan piston menghasilkan tekanan pada brake fluid. Tekanan tersebut kemudian diteruskan melalui brake line menuju komponen pengereman pada roda.

Secara sederhana:

Pedal Rem → Push Rod → Master Brake Cylinder → Tekanan Brake Fluid → Wheel Cylinder / Sistem Rem → Pengereman

Dengan demikian, master cylinder menjadi salah satu komponen utama yang menghubungkan input operator dengan mekanisme pengereman forklift.

Fungsi Utama Master Brake Cylinder

1. Mengubah Tekanan Pedal Menjadi Tekanan Hidrolik

Ketika pedal rem diinjak, gaya mekanis dari operator diteruskan ke master brake cylinder.

Piston di dalam master cylinder kemudian memberikan tekanan pada brake fluid.

Tekanan inilah yang digunakan untuk mengaktifkan sistem pengereman.

2. Menyalurkan Tekanan ke Sistem Rem

Tekanan hydraulic dari master cylinder diteruskan melalui brake line atau brake hose menuju bagian pengereman.

Pada sistem drum brake, tekanan dapat diteruskan menuju wheel cylinder/master rem bawah, yang kemudian mendorong brake shoe atau kampas rem.

3. Membantu Mengatur Respons Pengereman

Master cylinder yang bekerja dengan baik membantu menghasilkan tekanan hydraulic sesuai input pedal.

Ketika operator menekan pedal lebih jauh, sistem menghasilkan respons pengereman sesuai desain sistem.

4. Mempertahankan Tekanan Hydraulic

Seal dan piston di dalam master cylinder harus mampu membangun serta mempertahankan tekanan.

Jika internal seal mengalami keausan atau kebocoran, tekanan dapat berkurang meskipun pedal sudah diinjak.

Mengapa Master Brake Cylinder Sangat Penting?

Forklift memiliki bobot unit yang besar dan digunakan untuk membawa material dengan beban yang cukup berat.

Kemampuan unit untuk berhenti dengan terkendali menjadi sangat penting ketika forklift beroperasi di:

Warehouse
Pabrik
Area produksi
Loading dock
Jalur antar-rak
Area logistik
Area dengan pekerja dan kendaraan lain
Area loading dan unloading

Gangguan pada sistem rem tidak hanya mengurangi produktivitas, tetapi juga merupakan masalah keselamatan yang harus segera ditangani.

Jika terdapat indikasi sistem pengereman tidak bekerja normal, unit sebaiknya tidak dipaksakan beroperasi sebelum dilakukan pemeriksaan.

Cara Kerja Master Brake Cylinder Forklift

Prinsip kerja master cylinder menggunakan sistem hydraulic.

Kondisi Pedal Tidak Ditekan

Ketika pedal rem tidak diinjak, piston berada pada posisi normal dan sistem berada dalam kondisi siap bekerja.

Pedal Mulai Ditekan

Operator menekan pedal rem sehingga push rod mendorong piston di dalam master cylinder.

Tekanan Brake Fluid Terbentuk

Gerakan piston memberikan tekanan terhadap brake fluid.

Karena fluida dalam sistem hydraulic digunakan untuk meneruskan tekanan, tekanan tersebut bergerak melalui brake line.

Tekanan Menuju Wheel Cylinder

Pada sistem yang menggunakan wheel cylinder, tekanan hydraulic mendorong piston pada wheel cylinder.

Brake Shoe Bekerja

Wheel cylinder kemudian mendorong brake shoe sehingga kampas rem melakukan kontak dengan brake drum.

Gesekan tersebut membantu memperlambat atau menghentikan forklift.

Ketika pedal dilepas, sistem kembali ke posisi normal sesuai mekanisme pengereman unit.

Komponen Utama pada Master Brake Cylinder

Konstruksi dapat berbeda berdasarkan model, tetapi secara umum master cylinder dapat terdiri dari:

Cylinder Body
Housing utama tempat piston dan brake fluid bekerja.

Piston
Bergerak ketika menerima dorongan dari pedal.

Piston Seal / Cup Seal
Membantu menjaga tekanan hydraulic dan mencegah kebocoran internal.

Return Spring
Membantu mengembalikan piston ke posisi awal setelah pedal dilepas.

Push Rod
Meneruskan gerakan pedal menuju piston master cylinder.

Dust Boot
Membantu melindungi bagian push rod/piston dari debu dan kotoran.

Fluid Port
Jalur masuk atau keluar brake fluid sesuai konstruksi master cylinder.

Detail aktual harus mengikuti konstruksi PN 3EB-36-61180 dan sistem rem pada unit yang digunakan.

Gejala Master Brake Cylinder Bermasalah

1. Pedal Rem Terasa Ngempos

Pedal terasa terlalu lunak atau turun terlalu dalam ketika diinjak.

Kondisi ini dapat berkaitan dengan:

Udara di dalam brake line
Kebocoran brake fluid
Internal seal master cylinder rusak
Wheel cylinder bermasalah
Komponen hydraulic lainnya

Karena itu, pedal ngempos belum tentu berarti master cylinder harus langsung diganti.

2. Pedal Perlahan Turun Saat Ditahan

Jika pedal sudah ditekan tetapi perlahan-lahan turun meskipun tekanan kaki tetap sama, terdapat kemungkinan tekanan hydraulic tidak dapat dipertahankan.

Internal leakage pada master cylinder merupakan salah satu area yang perlu diperiksa.

3. Minyak Rem Bocor

Periksa area master cylinder, sambungan brake line, wheel cylinder, dan jalur hydraulic.

Kebocoran dapat menyebabkan level brake fluid berkurang dan sistem kehilangan tekanan.

4. Pengereman Kurang Pakem

Jika jarak pengereman menjadi lebih panjang atau forklift membutuhkan tekanan pedal lebih besar dari biasanya, sistem rem perlu diperiksa secara menyeluruh.

Masalah dapat berasal dari master cylinder maupun komponen lain.

5. Respons Rem Tidak Konsisten

Rem terkadang bekerja normal tetapi pada waktu lain terasa lebih dalam atau lemah.

Kondisi seperti ini tidak boleh diabaikan.

6. Brake Fluid Sering Berkurang

Jika brake fluid terus berkurang, jangan hanya melakukan penambahan berulang kali.

Cari sumber kebocoran pada seluruh sistem pengereman.

Penyebab Kerusakan Master Brake Cylinder

Beberapa faktor yang dapat menyebabkan master cylinder mengalami masalah antara lain:

Seal Internal Aus

Seal bekerja terus-menerus ketika pedal rem digunakan. Dalam jangka panjang, seal dapat mengalami keausan.

Kontaminasi Brake Fluid

Kotoran atau kontaminasi di dalam brake fluid dapat mengganggu permukaan piston, seal, dan cylinder bore.

Korosi

Kelembapan di dalam sistem dapat menyebabkan korosi pada komponen tertentu.

Usia Pemakaian

Master cylinder merupakan komponen mekanis dan hydraulic yang dapat mengalami keausan setelah digunakan dalam jangka panjang.

Brake Fluid Tidak Sesuai

Penggunaan jenis brake fluid yang tidak sesuai dengan spesifikasi manufacturer dapat berpotensi memengaruhi seal dan sistem pengereman.

Selalu ikuti spesifikasi forklift.

Kerusakan Dust Boot

Dust boot yang rusak dapat memungkinkan debu dan kotoran masuk ke area push rod.

Sistem Tidak Pernah Dirawat

Brake fluid dan sistem pengereman tetap membutuhkan inspeksi sesuai jadwal preventive maintenance unit.

Master Brake Cylinder dan Wheel Cylinder, Apa Bedanya?

Kedua komponen sering disebut master rem atas dan master rem bawah, tetapi memiliki fungsi berbeda.

Master Brake Cylinder / Master Rem Atas

Menerima gaya dari pedal dan menghasilkan tekanan hydraulic.

Wheel Cylinder / Master Rem Bawah

Menerima tekanan hydraulic kemudian menggerakkan brake shoe pada sistem drum brake.

Alurnya secara sederhana:

Pedal → Master Cylinder → Brake Fluid → Wheel Cylinder → Brake Shoe → Brake Drum

Karena saling berhubungan, masalah pengereman perlu diperiksa sebagai satu sistem.

Jangan Langsung Mengganti Master Brake Cylinder

Ketika rem forklift terasa tidak pakem, penyebabnya belum tentu master cylinder.

Teknisi sebaiknya memeriksa beberapa area terlebih dahulu, seperti:

Level dan kondisi brake fluid
Kebocoran master cylinder
Brake pipe dan brake hose
Wheel cylinder
Brake shoe / kampas rem
Brake drum
Return spring
Pedal dan linkage
Adjustment brake
Udara di dalam hydraulic line

Diagnosis membantu mencegah penggantian komponen yang sebenarnya masih dapat digunakan.

Pentingnya Bleeding Setelah Pekerjaan Sistem Rem

Setelah membuka jalur hydraulic atau melakukan penggantian komponen tertentu, udara dapat masuk ke sistem pengereman.

Udara di dalam brake line dapat menyebabkan pedal terasa lunak atau spongy.

Karena itu, sistem dapat membutuhkan proses brake bleeding sesuai prosedur manufacturer untuk mengeluarkan udara.

Pekerjaan sistem pengereman sebaiknya dilakukan oleh teknisi yang memahami prosedur service forklift.

Tanda Master Brake Cylinder Perlu Diganti

Penggantian dapat dipertimbangkan apabila hasil pemeriksaan menunjukkan:

Cylinder mengalami kebocoran
Internal seal gagal mempertahankan tekanan
Cylinder bore mengalami kerusakan
Piston rusak atau aus
Body mengalami kerusakan
Push rod/mounting mengalami kerusakan
Komponen tidak dapat bekerja sesuai spesifikasi

Keputusan repair atau replacement sebaiknya berdasarkan kondisi aktual komponen.

Tips Perawatan Sistem Rem Forklift

Untuk membantu menjaga sistem pengereman, lakukan pemeriksaan secara berkala.

Periksa level brake fluid
Level yang terus menurun dapat mengindikasikan adanya masalah.

Periksa kebocoran
Perhatikan master cylinder, brake line, hose, dan wheel cylinder.

Periksa respons pedal
Perubahan tinggi atau feel pedal dapat menjadi indikasi awal gangguan.

Periksa brake shoe
Kampas rem yang sudah tipis atau terkontaminasi dapat mengurangi kemampuan pengereman.

Gunakan brake fluid sesuai spesifikasi
Jangan mencampur atau menggunakan jenis fluida sembarangan.

Lakukan preventive maintenance
Sistem rem sebaiknya menjadi salah satu bagian penting dalam inspeksi rutin forklift.

Pemeriksaan Sistem Rem Saat Preventive Maintenance

Beberapa bagian yang dapat diperiksa antara lain:

Master brake cylinder
Wheel cylinder
Brake fluid
Brake pipe
Brake hose
Brake shoe / kampas rem
Brake drum
Return spring
Adjuster
Pedal brake
Parking brake
Kebocoran sistem

Jika terdapat ketidaknormalan pada pengereman, lakukan troubleshooting sebelum forklift digunakan kembali.

Apakah Master Brake Cylinder PN 3EB-36-61180 Universal?

Tidak.

Walaupun bentuk master cylinder pada beberapa forklift terlihat serupa, perbedaannya dapat terdapat pada:

Diameter bore
Stroke piston
Posisi mounting
Jarak lubang mounting
Thread brake line
Posisi port
Panjang push rod
Bentuk push rod
Konfigurasi internal
Part number

Perbedaan tersebut dapat memengaruhi pemasangan maupun karakteristik kerja sistem pengereman.

Karena itu, jangan memilih master cylinder hanya berdasarkan kemiripan bentuk.

Cara Memastikan PN 3EB-36-61180 Cocok

Untuk pengecekan kompatibilitas, sebaiknya siapkan:

Brand forklift
Model forklift
Serial number / chassis number
Foto nameplate forklift
Part number master cylinder lama
Foto komponen lama
Ukuran dan posisi mounting
Informasi engine/model unit jika diperlukan

Part Number 3EB-36-61180 menjadi referensi penting, tetapi serial number unit tetap diperlukan untuk konfirmasi yang lebih akurat.

Spesifikasi Produk

Keterangan	Detail
Nama Part	Master Brake Cylinder
Part Number	3EB-36-61180
Keterangan Produk	Master Brake Cylinder for FG
Kategori	Brake System
Sistem	Hydraulic Brake
Fungsi	Menghasilkan tekanan hydraulic dari input pedal rem
Media Kerja	Brake Fluid sesuai spesifikasi unit
Aplikasi	Forklift yang kompatibel
Posisi	Brake Pedal / Master Cylinder System
Kecocokan	Berdasarkan model, serial number & PN

Spesifikasi teknis seperti bore diameter, thread, stroke, serta aplikasi model harus dikonfirmasi berdasarkan unit dan katalog part yang sesuai.

Pertanyaan yang Sering Ditanyakan

Apa fungsi Master Brake Cylinder 3EB-36-61180?

Fungsinya mengubah gaya dari pedal rem menjadi tekanan hydraulic yang diteruskan ke sistem pengereman forklift.

Apakah master rem atas sama dengan wheel cylinder?

Tidak. Master cylinder menghasilkan tekanan hydraulic, sedangkan wheel cylinder menggunakan tekanan tersebut untuk menggerakkan mekanisme brake shoe pada sistem yang sesuai.

Pedal rem ngempos apakah pasti master cylinder rusak?

Belum tentu. Penyebabnya dapat berasal dari udara dalam sistem, kebocoran, wheel cylinder, brake line, atau masalah lainnya.

Apakah setelah mengganti master cylinder perlu bleeding?

Jika sistem hydraulic pengereman dibuka dan udara masuk ke jalur, proses bleeding biasanya diperlukan sesuai prosedur service unit.

Apakah PN 3EB-36-61180 bisa dipasang pada semua forklift?

Tidak. Kecocokan perlu dikonfirmasi berdasarkan model, serial number, konstruksi sistem rem, dan part number.

Mengapa brake fluid sering berkurang?

Brake fluid yang terus berkurang dapat mengindikasikan adanya kebocoran. Periksa master cylinder, wheel cylinder, brake line, hose, serta komponen terkait.

Kesimpulan

Master Brake Cylinder PN 3EB-36-61180 merupakan komponen penting pada sistem pengereman forklift yang berfungsi mengubah tekanan pedal menjadi tekanan hydraulic untuk mengaktifkan sistem rem.

Gejala seperti pedal ngempos, pedal turun ketika ditahan, minyak rem bocor, atau pengereman kurang pakem perlu segera diperiksa. Namun, jangan langsung menyimpulkan bahwa master cylinder rusak karena masalah yang sama dapat berasal dari wheel cylinder, brake line, brake shoe, udara dalam sistem, maupun komponen lainnya.

Karena berkaitan dengan sistem pengereman, pemasangan, bleeding, dan troubleshooting sebaiknya dilakukan dengan benar serta mengikuti spesifikasi forklift.

Untuk penggantian PN 3EB-36-61180, pastikan kecocokan berdasarkan model forklift, serial number, part number, mounting, serta spesifikasi sistem rem.
